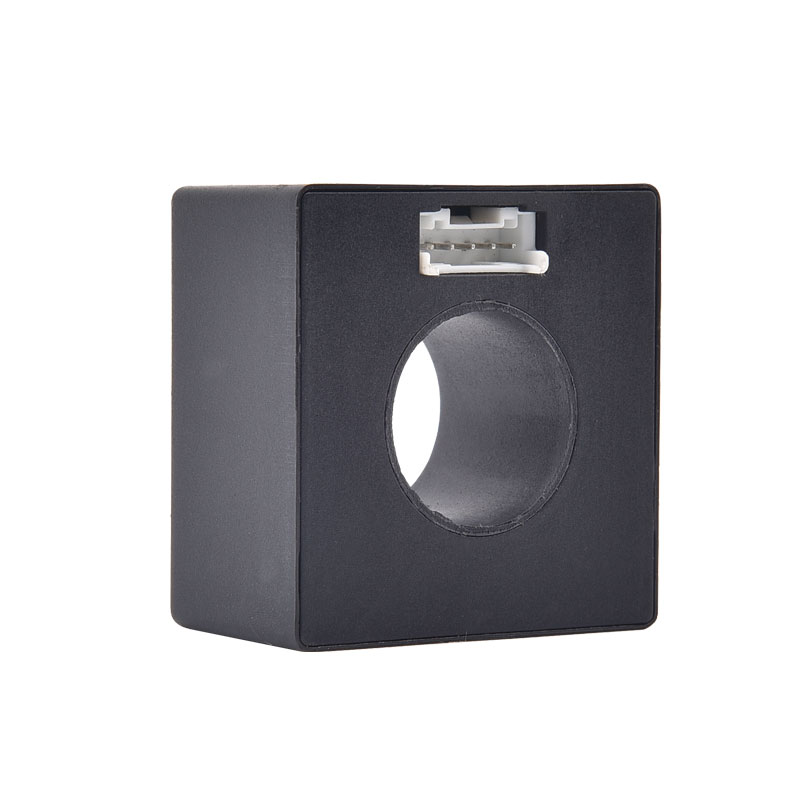

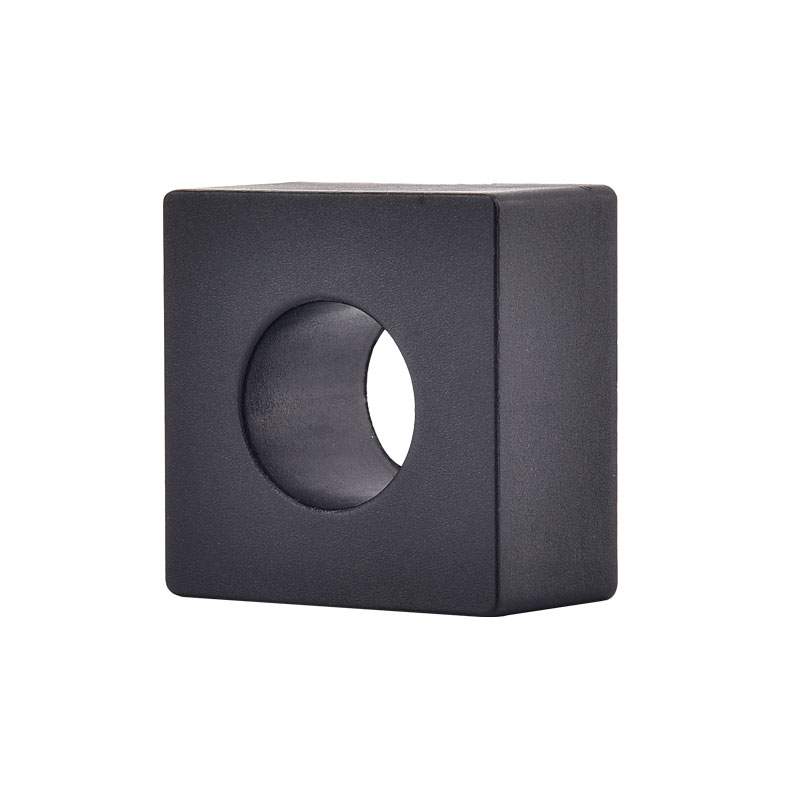

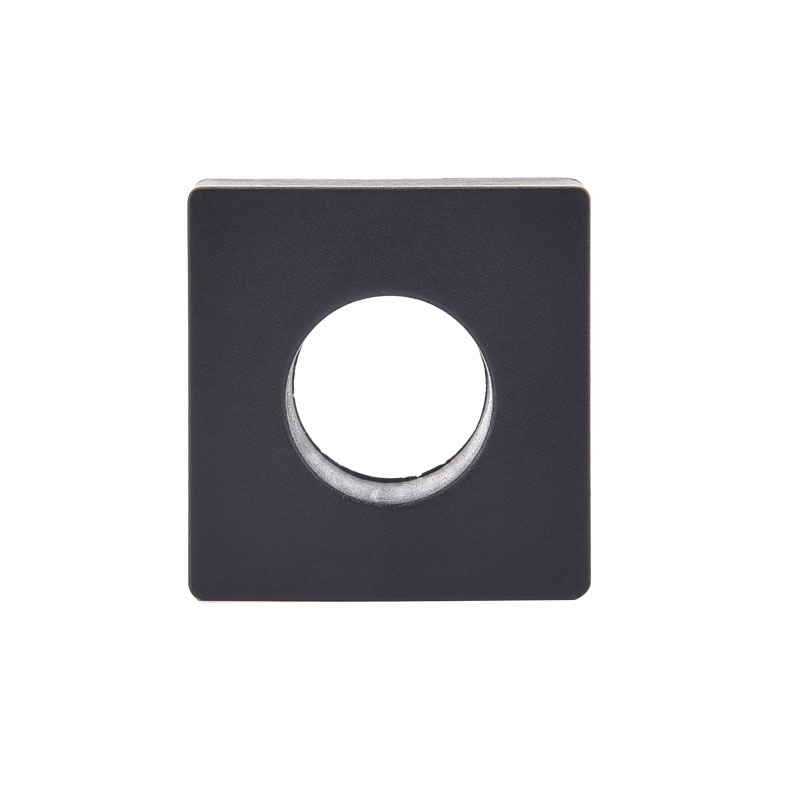

کم کھپت بی قسم کے رساو سینسر

زینکونگ ایک کم کھپت بی قسم کی رساو سینسر تیار کرنے والا اور سپلائر ہے ، جو معیاری خدمت کے لئے مشہور ہے۔ وینزہو ایکسنکونگ امپورٹ اینڈ ایکسپورٹ کمپنی ، لمیٹڈ ایک جدید انٹرپرائز ہے جو سائنسی تحقیق ، پیداوار اور فروخت کو مربوط کرتا ہے۔ کمپنی کے سیلز نیٹ ورک میں بہت سے ممالک اور علاقوں جیسے یورپ اور جنوب مشرقی ایشیاء کا احاطہ کیا گیا ہے ، اور اس کی مصنوعات کے معیار اور خدمات کو صارفین نے اچھی طرح سے استقبال کیا ہے۔ آپ ہم سے کم کھپت بی قسم کے رساو سینسر خریدنے کے لئے یقین دہانی کر سکتے ہیں۔

خصوصیات

■ سنگل سپلائی +5 وی

■ اعلی اور کم سطح کی پیداوار

■ خود ٹیسٹ فنکشن

pc پی سی بی بورڈ پر سوار

درخواستیں

■ گراؤنڈ فالٹ کا پتہ لگانا

■ الیکٹرک وہیکل چارج اسٹیشن

■ کنورٹر رساو موجودہ پتہ لگانا

معیار

I IEC 62752 بقایا موجودہ ضروریات کے لئے قابل اطلاق

I IEC 62955 کے لئے قابل اطلاق RDC-MD کے لئے بقایا موجودہ ضروریات

full اجزاء کو مکمل بھرنے والے ROHS/reach

جائزہ

ان آلات کی حفاظت کا ایک اہم کام زمین کے خلاف پاور ماڈیولز سے پورے نظام کے رساو کا موجودہ مانیٹر ہے۔ عیب دار نظام لوگوں کے لئے خطرناک ہوسکتا ہے یا آگ کا سبب بن سکتا ہے۔ یہ اب تک آنے سے پہلے ، پاور ماڈیولز گرڈ سے منقطع ہونا ضروری ہے۔ رساو موجودہ میں DC اور AC اجزاء شامل ہیں۔ لہذا ایک AC/DC-حساس مانیٹرنگ یونٹ ضروری ہے۔

XKCA سیریز کے بقایا موجودہ پتہ لگانے کا ماڈیول وسیع پیمانے پر قابل اطلاق ہے ، خاص طور پر بجلی کی گاڑیوں ، الیکٹرک موٹرسائیکلوں ، الیکٹرک بائیسکلوں ، چارجنگ فیسوں ، اور بجلی کی حفاظت کے انتظام کے لئے عوامی چارجنگ اسٹیشنوں میں۔ یہ آسان استعمال اور آسان تنصیب کی پیش کش کرتا ہے۔

عام ایپلی کیشن اسکیمیٹک ：

پن کی تعریف ：

برقی/قابل اعتماد خصوصیات ：

ٹرپ کرنٹ (بقایا موجودہ متعلقہ خصوصیات) ：

ٹرپ ٹائم (بقایا موجودہ متعلقہ خصوصیات) ：

نوٹریپ ٹائم (بقایا موجودہ متعلقہ خصوصیات) ：

پروڈکٹ طول و عرض (ملی میٹر) ：

نوٹ: ٹرمینل تاروں کو اپنی مرضی کے مطابق بنایا جاسکتا ہے۔

ٹائمنگ ڈایاگرام ：

■ VDD پاور اپ اسپیڈ ≤ 5ms/v

1 T1 انتظار کے وقت کے طور پر ، یہ T1 ≥ 100ms تجویز کیا جاتا ہے

m 50ms≤ t2≤100ms ، کیل پن کم وقت 50ms سے زیادہ ، مصنوع صفر کے مرحلے میں داخل ہونے لگتا ہے

■ T3≥500ms اور صفر کے مکمل ہونے کا انتظار کریں

T T4≈400MS ، اور ٹیسٹ سیلف ٹیسٹ سگنل قابل ہونے سے پہلے اس کا اطلاق ہونے سے پہلے T3 مکمل ہونے تک انتظار کرنا ہوگا

■ ٹرپ پن آؤٹ پٹ اعلی مدت TX ​​= 100ms (خود ٹیسٹ کی تقریب کی تصدیق کریں)

■ ty = 100ms ٹرپ پن اعلی سطح کے دھندلاہٹ کا وقت ہے (خود ٹیسٹ کی توثیق کو غیر فعال کرتا ہے)

سیلف ٹیسٹ سرکٹ ：

simild 2 سموئلڈ ڈی سی بقایا کرنٹ پیدا کرنے کے لئے زیڈ سی ٹی پر وسیع و عریض
value عام قیمت = 6.53 MADC مصنوعی بقایا موجودہ کے لئے VDD کا استعمال کرکے
current یہ موجودہ یہ جانچنے کے لئے ٹرپنگ کی سب سے محدود حالت ہے کہ آیا نظام صحیح کام کر رہا ہے

ڈیجیٹل سگنل پلٹائیں دہلیز ：

sign سگنل دولن سے بچنے کے ل trip ، ٹرپنگ سگنل آؤٹ پٹ فلپنگ ٹرپنگ دہلیز اور بازیابی کی دہلیز کے ساتھ طے کی گئی ہے

trish جب دہلیز ٹرپنگ تک پہنچیX متعلقہ ایکس آؤٹ پلٹائیں ， اور جب موجودہ بحالی کی دہلیز میں موجودہ کمی واقع ہوتی ہے ، متعلقہ ایکس آؤٹ پلٹائیں ، نچلی سطح کی حالت میں واپس جائیں

■100 ٪ عام ٹرپنگ ویلیو کے طور پر سیٹ کیا گیا ہے ، اور 55 ٪ عام ٹرپنگ ویلیو کے طور پر سیٹ کیا گیا ہے
