AC/ DC رساو کا پتہ لگانے سے بقایا موجودہ مانیٹرنگ یونٹ

Xinkong ایک پیشہ ور AC/ DC رساو کا پتہ لگانے کے بقایا موجودہ مانیٹرنگ یونٹ تیار کرنے والا اور کئی سالوں کے تجربے کے ساتھ فراہم کنندہ ہے۔ اے سی/ ڈی سی رساو کا پتہ لگانے کی بقایا موجودہ مانیٹرنگ یونٹ بہت ساری ایپلی کیشنز کو پورا کرسکتا ہے ، اگر آپ ہماری معیاری خدمات میں دلچسپی رکھتے ہیں تو ، آپ اب ہم سے مشورہ کرسکتے ہیں ، اور ہم فوری طور پر آپ کے پاس واپس آجائیں گے۔ ان آلات کی اہم حفاظت کا کام زمین کے خلاف بجلی کے ماڈیولز سے پورے نظام کے رساو موجودہ کی نگرانی ہے۔ عیب دار نظام لوگوں کے لئے خطرناک ہوسکتا ہے یا آگ کا سبب بن سکتا ہے۔ یہ اب تک آنے سے پہلے ، پاور ماڈیولز گرڈ سے منقطع ہونا ضروری ہے۔ رساو موجودہ میں DC اور AC اجزاء شامل ہیں۔ لہذا ایک AC/DC-حساس مانیٹرنگ یونٹ ضروری ہے۔

ماڈل:XKCA-01-MD

انکوائری بھیجیں۔

مصنوعات کی وضاحت

زینکونگ ایک AC/ DC رساو کا پتہ لگانے کے بقایا موجودہ مانیٹرنگ یونٹ مینوفیکچرر اور سپلائر ہے ، جو معیاری خدمت کے لئے مشہور ہے۔ وینزہو ایکسنکونگ امپورٹ اینڈ ایکسپورٹ کمپنی ، لمیٹڈ ایک جدید انٹرپرائز ہے جو سائنسی تحقیق ، پیداوار اور فروخت کو مربوط کرتا ہے۔ کمپنی کے سیلز نیٹ ورک میں بہت سے ممالک اور علاقوں جیسے یورپ اور جنوب مشرقی ایشیاء کا احاطہ کیا گیا ہے ، اور اس کی مصنوعات کے معیار اور خدمات کو صارفین نے اچھی طرح سے استقبال کیا ہے۔ آپ ہم سے AC/ DC رساو کا پتہ لگانے کے بقایا موجودہ مانیٹرنگ یونٹ خریدنے کے لئے یقین دہانی کر سکتے ہیں۔

XKCA سیریز کے بقایا موجودہ پتہ لگانے کا ماڈیول وسیع پیمانے پر قابل اطلاق ہے ، خاص طور پر بجلی کی گاڑیوں ، الیکٹرک موٹرسائیکلوں ، الیکٹرک بائیسکلوں ، چارجنگ فیسوں ، اور بجلی کی حفاظت کے انتظام کے لئے عوامی چارجنگ اسٹیشنوں میں۔ یہ آسان استعمال اور آسان تنصیب کی پیش کش کرتا ہے۔

خصوصیات

■ سنگل سپلائی +5 وی
divers دوہری ڈیجیٹل اوپن ڈرین آؤٹ پٹ ، 20 ایم اے اے سی/6 ایم اے ڈی سی ٹرپ کا اشارہ
module 3 فیز پرائمری کنڈکٹر ماڈیول پر (ٹائپ 32 اے ، زیادہ سے زیادہ 40A)
D DC بقایا موجودہ قیمت کے اشارے (0 ~ 30mA) کے لئے PWM آؤٹ پٹ
system سسٹم کی غلطی کے اشارے کے لئے غلطی کی پیداوار
pc پی سی بی بورڈ پر سوار
■ خود ٹیسٹ فنکشن

درخواستیں

■ گراؤنڈ فالٹ کا پتہ لگانا

■ الیکٹرک وہیکل چارج اسٹیشن

■ کنورٹر رساو موجودہ پتہ لگانا

معیار

I IEC 62752 بقایا موجودہ ضروریات کے لئے قابل اطلاق

IC IEC 62955 کے لئے قابل اطلاق RDC-PD کے لئے بقایا موجودہ ضروریات

ul22231 بقایا موجودہ ضروریات کے لئے قابل اطلاق

full اجزاء کو مکمل بھرنے والے ROHS/reach

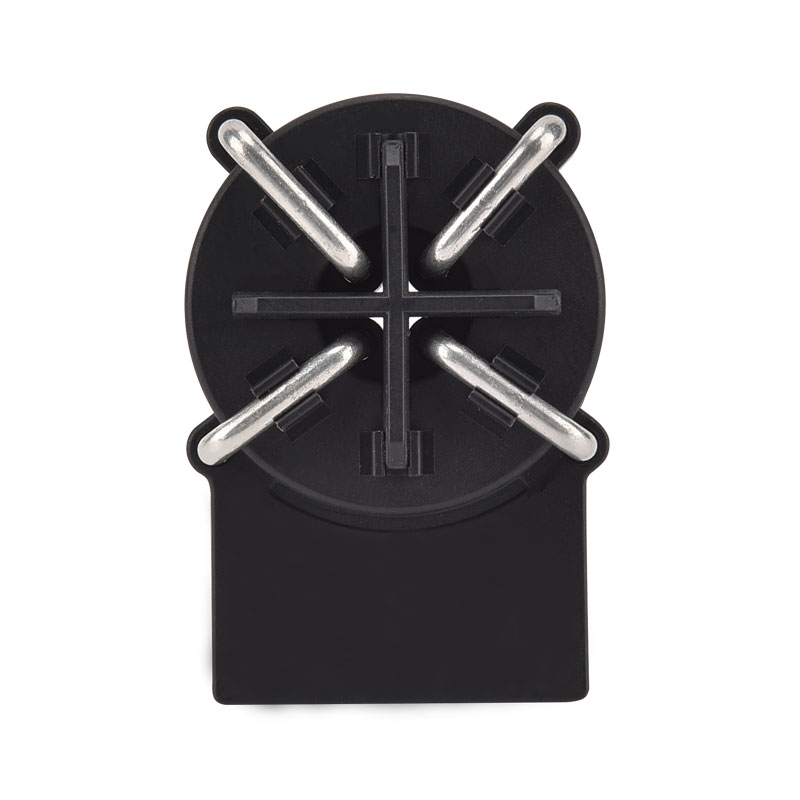

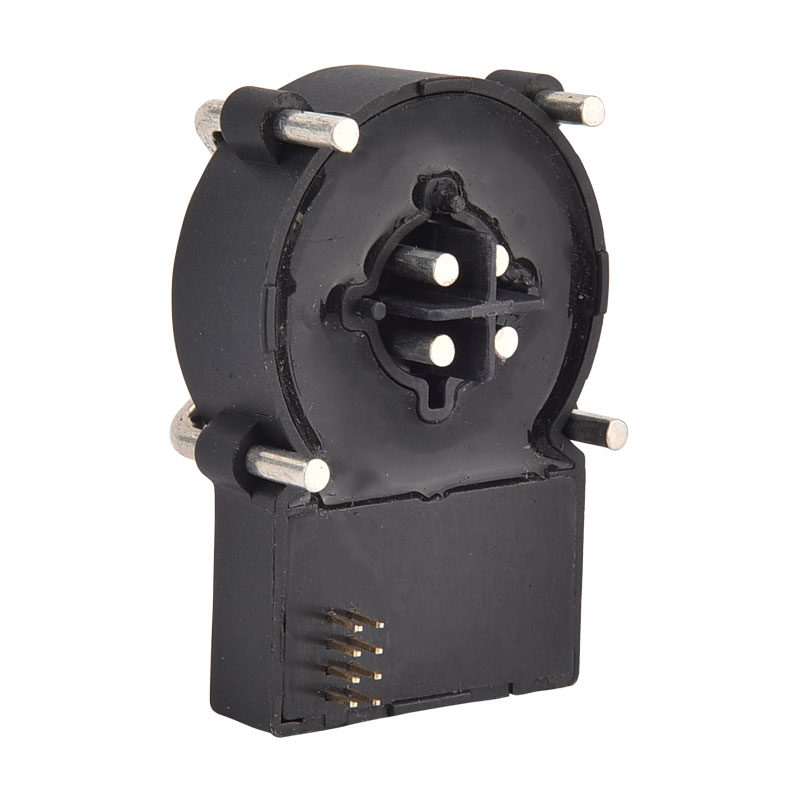

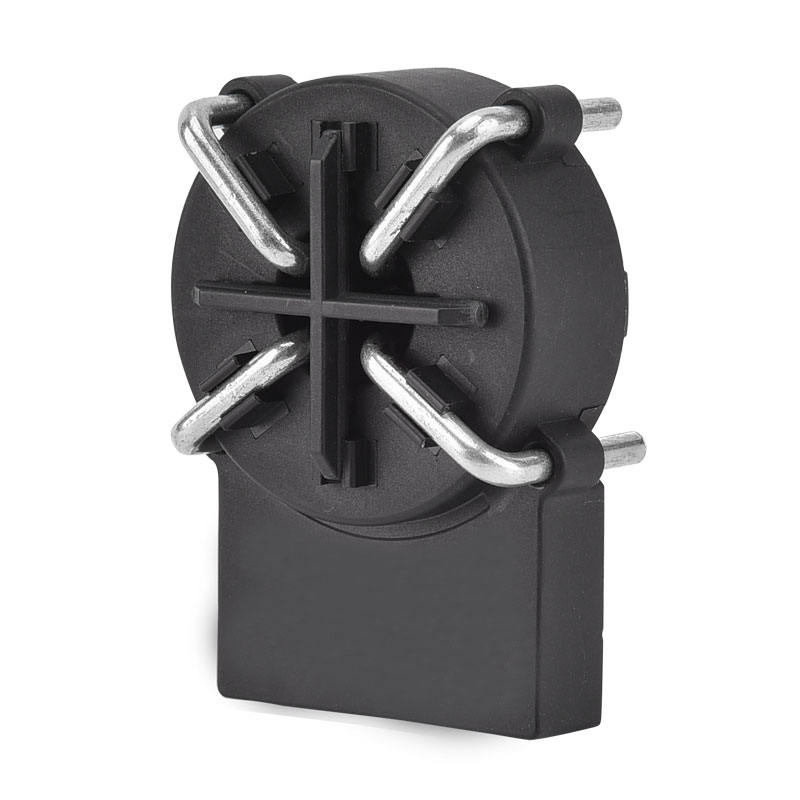

پروڈکٹ اپرینس

عام ایپلی کیشن اسکیمیٹک ：

پن کی تعریف ：

پن نہیں	پن کا نام	تقریب
1	غلطی	system سسٹم کی غلطی کی حالت کی نشاندہی کرنے کے لئے اوپن کلیکٹر آؤٹ پٹ پن system جب سسٹم کی کوئی غلطی نہیں ہوتی ہے تو ، یہ پن GND میں کیا جائے گا system جب سسٹم کی غلطی ہوتی ہے تو ، یہ پن اعلی امپیڈینس ہوگا
2	ٹیسٹ ان	■ جب یہ پن 0VDC پر کیا گیا ہے تو ، ماڈیول صفر پوائنٹ-ڈرفٹ کا حساب لگائے گا اور انشانکن آپریشن کو ختم کرنے کے لئے ایم سی یو میں رجسٹر ہونے کے لئے قیمت کو ذخیرہ کرے گا۔ ■ انشانکن ختم ہونے کے بعد ، سسٹم اندرونی طور پر مصنوعی بقایا موجودہ پیدا کرے گا ، تاکہ یہ معلوم کیا جاسکے کہ ماڈیول صحیح جواب دے سکتا ہے یا نہیں۔ اس طریقہ کار کے دوران ، اگر ماڈیول درست کام کر رہے ہیں تو x20 آؤٹ اور x6 آؤٹ اعلی امپیڈنس کی طرف رجوع کریں گے۔ توجہ: test ٹیسٹ ان فنکشن کا استعمال کرتے وقت ، کوئی بقایا موجودہ بہاؤ کو یقینی بنانے کے لئے مین سرکٹ کو کٹ آف کرنا ہوگا this اس پن فنکشن کا استعمال کرتے وقت ، براہ کرم ٹائم ڈایاگرام کے اعداد و شمار پر عمل کریں
3	x6 آؤٹ	■ اگر بقایا موجودہ پری سیٹ ڈی سی ٹرپپلنگ ویلیو سے زیادہ ہے (اس ماڈیول کے لئے عام طور پر 4.5 MADC) ، یہ آؤٹ پٹ اعلی امپیڈنس حالت میں ہے ■ جب کل بقایا موجودہ R.M.S پری سیٹ پری سیٹ سے زیادہ موجودہ ٹرپپلنگ ویلیو سے تجاوز کرتا ہے تو ، یہ آؤٹ پٹ ایک اعلی امپیڈنس حالت میں ہے ■ جب سسٹم-غلطی ہوتی ہے تو ، یہ آؤٹ پٹ ایک اعلی امپیڈنس حالت میں ہے other دوسرے عام حالات کے ل this ، یہ آؤٹ پٹ نچلی سطح میں ہے (جی این ڈی)
4	x20 آؤٹ	■ اگر بقایا موجودہ پری سیٹ سے زیادہ موجودہ ٹرپنگ ویلیو (خالص AC کے لئے عام طور پر 17.8 MAAC کے لئے) سے زیادہ ہے تو ، یہ آؤٹ پٹ ایک اعلی امپیڈنس حالت میں ہے ■ جب سسٹم-غلطی ہوتی ہے تو ، یہ آؤٹ پٹ ایک اعلی امپیڈنس حالت میں ہے other دوسرے عام حالات کے ل this ، یہ آؤٹ پٹ نچلی سطح میں ہے (جی این ڈی)
5	gnd	■ گراؤنڈ
6	vdd	■ ماڈیول بجلی کی فراہمی ، معیاری وولٹیج 5 وی ڈی سی ■ وولٹیج ان پٹ 4.85 ~ 5.15VDC کے اندر ہونا ضروری ہے ، بجلی کی پیداوار کی اہلیت> 100MA ■ بجلی کی فراہمی کی لہر ≤ 150mV (حوالہ IC LP2985A-50DB کے لئے ، LDO سرکٹ استعمال کرنے کی تجویز ہے)
7	پی ڈبلیو ایم	dedication 8KHz PWM کے ساتھ ڈی ڈی سی کے ساتھ ڈی سی بقایا موجودہ جزو کی نشاندہی کرنا ■ آؤٹ پٹ ریزولوشن = 3.33 ٪/MADC 0 ~ 30MADC سے ■ ± 0.5MA کے بارے میں درستگی
8	N.C.	used استعمال نہیں ہوا

برقی/قابل اعتماد خصوصیات ：

	چار	منٹ	ٹائپ	زیادہ سے زیادہ	یونٹ
1	بنیادی برائے نام RMS موجودہ (1 فیز / 3 فیز)		32	40	A
2	سپلائی وولٹیج	4.85	5	5.15	V
3	محیط آپریشن کا درجہ حرارت	-40		+105	℃
4	محیطی ذخیرہ کرنے کا درجہ حرارت	-20		+65	℃
5	جامد بجلی کی کھپت			110	میگاواٹ
6	بجلی کی کلیئرنس ؛ پرائمری پرائمری	6.5			ملی میٹر
7	بجلی کی کلیئرنس ؛ پرائمری سیکنڈری	10			ملی میٹر
8	کریپج کا فاصلہ ؛ پرائمری پرائمری	8			ملی میٹر
9	کریپج کا فاصلہ ؛ پرائمری سیکنڈری	10			ملی میٹر
10	وولٹیج ان پٹ ، نچلی سطح	0		0.6	V
11	وولٹیج ان پٹ ، اعلی سطح	4.2		5	V
12	نظریاتی ڈیزائن کی زندگی	20			یار
13	آپریٹنگ اونچائی			4000	m

ٹرپ کرنٹ (بقایا موجودہ متعلقہ خصوصیات) ：

	واو	فریق	منٹ	ٹائپ	زیادہ سے زیادہ	یونٹ
1	ac	50Hz	15	17.8	20	ایم اے
2	a0	50Hz	11	17	26	ایم اے
3	A90	50Hz	10	18.5	27	ایم اے
4	A135	50Hz	10	22.9	28	ایم اے
5	2 پی ڈی سی	-	3.5	5.0	7	ایم اے
6	3 پی ڈی سی	-	3.1	4.5	6.2	ایم اے
7	S-DC	-	3.0	4.5	6.0	ایم اے

ٹرپ ٹائم (بقایا موجودہ متعلقہ خصوصیات) ：

	واو	فریق	موجودہ	ٹائپ	زیادہ سے زیادہ	یونٹ
1	ac	50Hz	30ma	50	1000	MS
2	ac	50Hz	60ma	16	100	MS
3	ac	50Hz	150ma	15	60	MS
4	ac	50Hz	5a ~ 100a	8.5	60	MS
5	a0	-	42ma	25	100	MS
6	a0	-	84ma	18	60	MS
7	a0	-	210ma	10	60	MS
8	A0+DC	-	42MA+6MADC	18	60	MS
9	A0+DC	-	84MA+6MADC	15	60	MS
10	A0+DC	-	210MA+6MADC	15	60	MS
11	S-DC	-	6ma	48	1000	MS
12	S-DC	-	60ma	16	100	MS
13	S-DC	-	300ma	8.5	60	MS
14	2 پی ڈی سی/3 پی ڈی سی	-	60ma	20	100	MS
15	2 پی ڈی سی/3 پی ڈی سی	-	120ma	15	60	MS
16	2 پی ڈی سی/3 پی ڈی سی	-	300ma	12	60	MS
17	2 پی ڈی سی/3 پی ڈی سی	-	5a ~ 100a	12	60	MS

پروڈکٹ طول و عرض (ملی میٹر) ：

ٹائمنگ ڈایاگرام ：

system T0 کے طور پر سسٹم استحکام کے لئے انتظار کے وقت ، T0≈ 270ms

1 T1 انتظار کے وقت کے طور پر ، یہ T1 ≥ 100ms تجویز کیا جاتا ہے

2 T2 انشانکن اور خود ٹیسٹ آرڈر کے وقت کے طور پر ، یہ 50ms ≤ T2 ≤ 100ms تجویز کیا جاتا ہے

T T3 خود ٹیسٹ DC ، T3≈ 200ms کے انتظار کے وقت کے طور پر ، 300ms کے بعد x6 آؤٹ پڑھنے کا مشورہ دیا جاتا ہے

T T4 خود ٹیسٹ AC ، T4≈ 690ms کے انتظار کے وقت کے طور پر ، 300ms کے بعد x30 آؤٹ پڑھنے کا مشورہ دیا جاتا ہے

AC T5 بطور AC خود ٹیسٹ اشارے کی مدت کا وقت ، T5 ≈ 1580ms

D T6 بطور ڈی سی ٹیسٹ کے اشارے کی مدت کا وقت ، T6 ≈ 1090ms

سیلف ٹیسٹ سرکٹ ：

simild 2 سموئلڈ ڈی سی بقایا کرنٹ پیدا کرنے کے لئے زیڈ سی ٹی پر وسیع و عریض

value عام قیمت = 6.53 MADC مصنوعی بقایا موجودہ کے لئے VDD کا استعمال کرکے

current یہ موجودہ یہ جانچنے کے لئے ٹرپنگ کی سب سے محدود حالت ہے کہ آیا نظام صحیح کام کر رہا ہے

ڈیجیٹل سگنل پلٹائیں دہلیز ：

sign سگنل دولن سے بچنے کے ل trip ، ٹرپنگ سگنل آؤٹ پٹ فلپنگ ٹرپنگ دہلیز اور بازیابی کی دہلیز کے ساتھ طے کی گئی ہے

■ جب دہلیز کو ٹرپ کرتے ہو ， سے متعلق ایکس آؤٹ فلپ ， اور جب موجودہ بحالی کی دہلیز میں موجودہ کمی واقع ہوتی ہے ، متعلقہ ایکس آؤٹ پلٹائیں ، نچلی سطح کی حالت میں واپس جائیں
