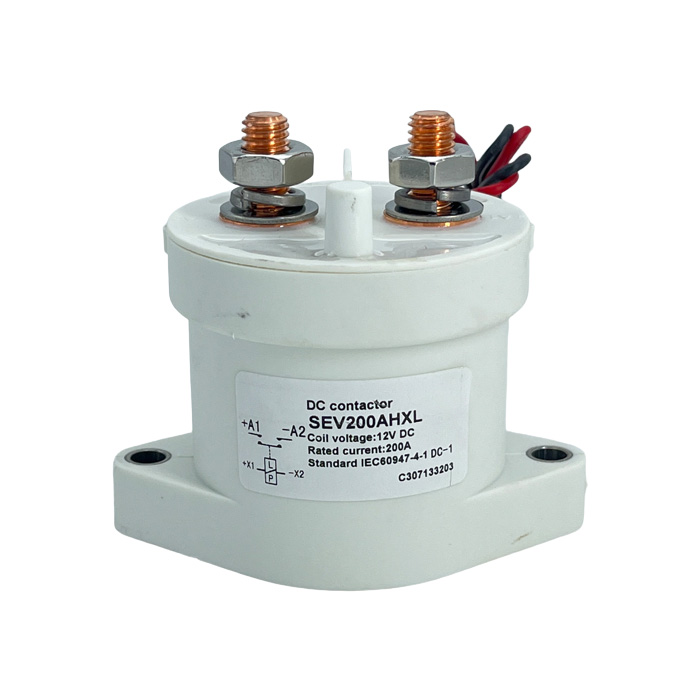

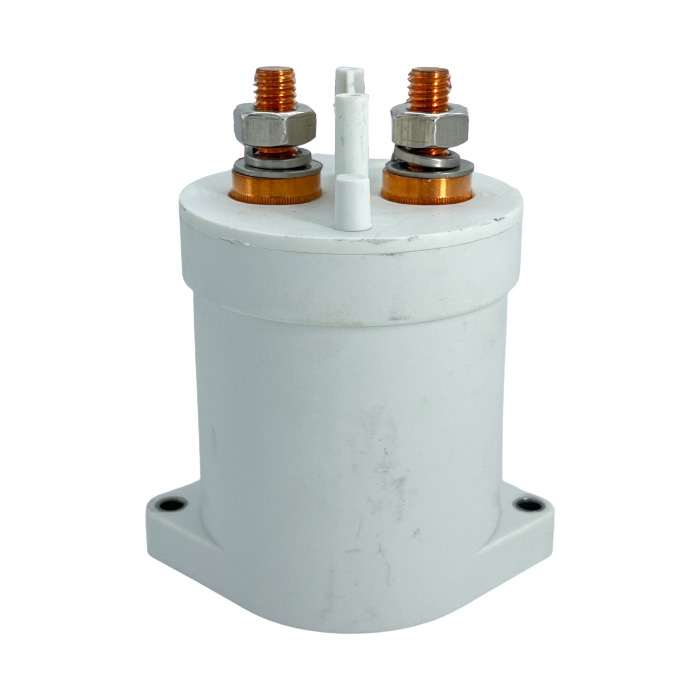

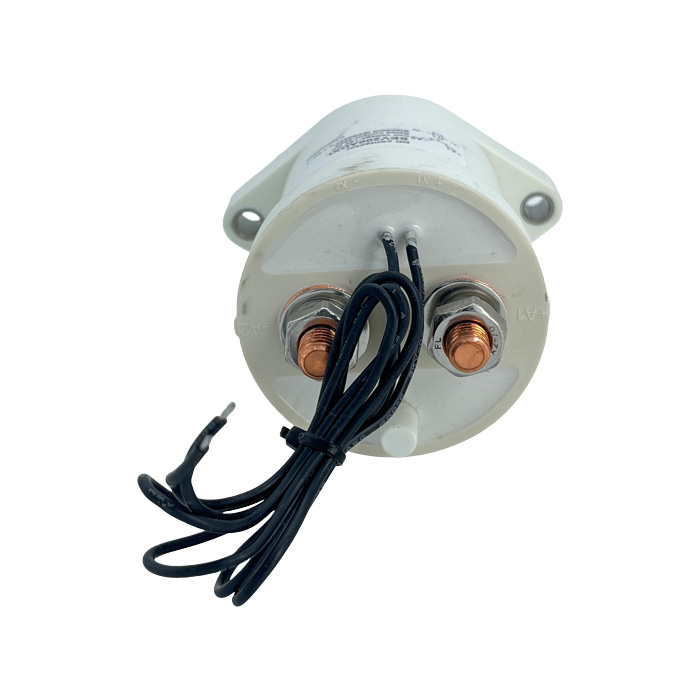

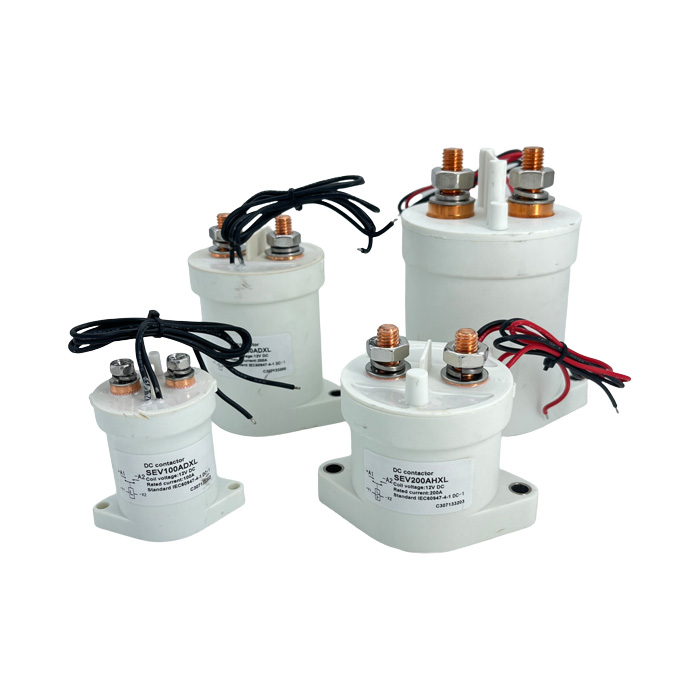

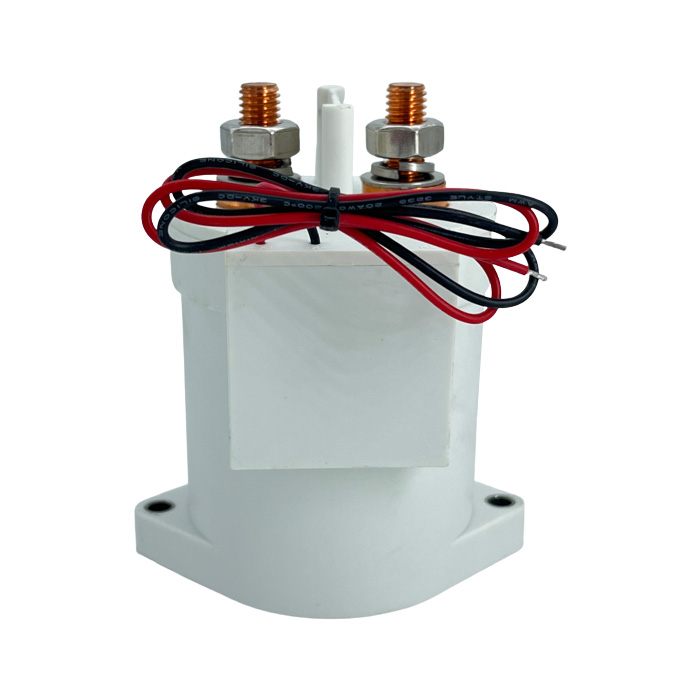

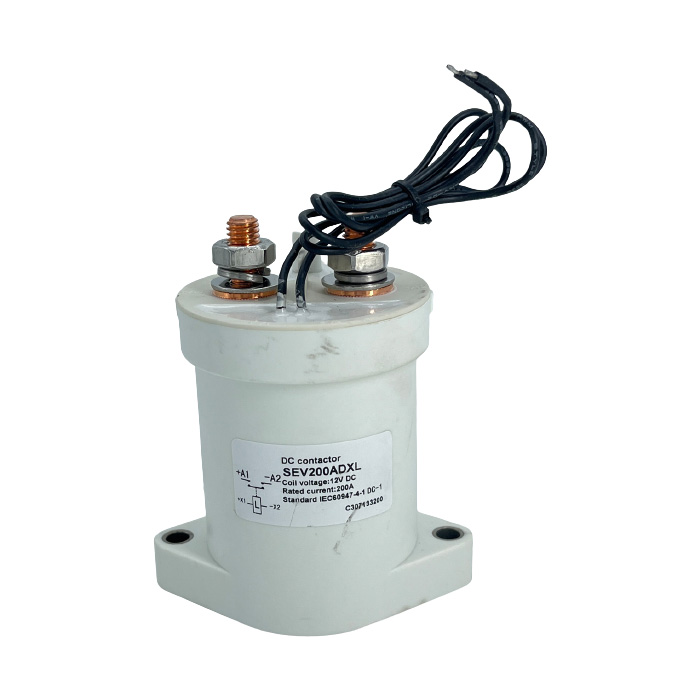

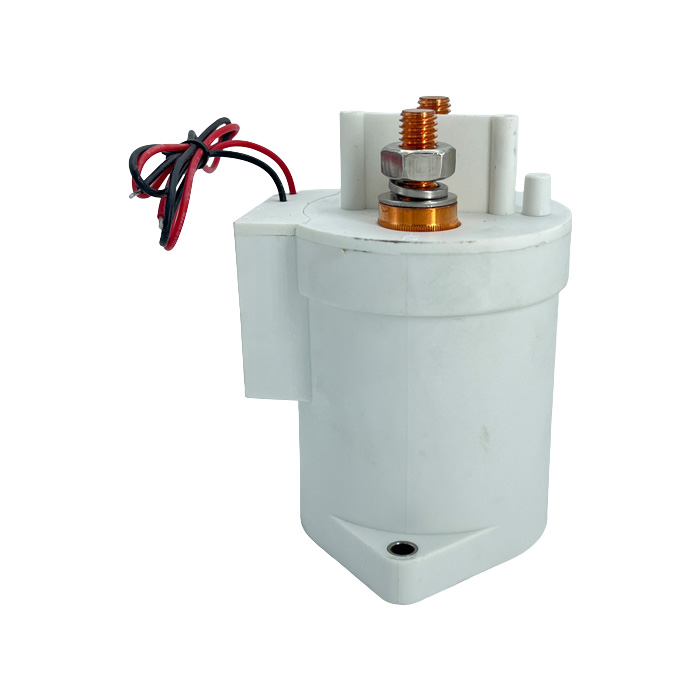

الیکٹرک گاڑیوں کے لیے ہائی وولٹیج ڈی سی کونٹیکٹر ریلے

رابطہ فارم

1 NO(SPST-NO) یا 1NC(SPST-NC)

کوائل ریٹیڈ وولٹیج (DC V)

12-24V، 36-48V، 60-72V، 9-36V وغیرہ۔

رابطہ وولٹیج (DC V)

5-1000V

رابطہ سرکٹ ریٹیڈ لوڈ کرنٹ (DC-1)

200A

100A فی رابطوں میں عام وولٹیج کی کمی

≯80mV

کولنگ پل ان وولٹیج (20±5)℃ (V) پر

≯70%

کولنگ ڈراپ آؤٹ وولٹیج (20±5)℃(V) پر

≯35%,≮5%

40 ڈگری سیلسیس کنڈلی کی ورکنگ وولٹیج کی حد

0.8-1.2Us

ڈراپ آؤٹ ٹائم (کھولنے کے لیے رابطہ نہیں ہے)

80ms

پُل اِن ٹائم (بند ہونے کے لیے رابطے نہیں ہیں)

20ms

زیادہ سے زیادہ رابطہ اچھال وقت سے رابطہ کریں

10ms

زیادہ سے زیادہ رابطہ اچھال کا وقت منقطع کریں۔

7ms

موصلیت مزاحمت

100MΩ

مزاحمت کرنے کے لئے بجلی کی طاقت

50Hz/60Hz 2200VAC 1 منٹ

عام فالٹ کرنٹ جو پھٹ سکتے ہیں۔

1000A/5ms 48V DC پر

کوائل پاور (W)

شروع کریں: 30-50، رکھیں: 1.5-4

کوائل کے درجہ حرارت میں اضافہ (K)

≤15

باہر جانے والے ٹرمینل پر درجہ حرارت میں اضافہ (K)

≤65

بجلی کی زندگی

20000 بار

مکینیکل زندگی

300 ہزار بار

کام کی تفصیلات

مسلسل

رابطہ مواد

کھوٹ

داخل ہونے کا وقت (زیادہ سے زیادہ)

130ms

زیادہ سے زیادہ سوئچنگ کرنٹ

2000A 320VDC（1 بار سے زیادہ）

زیادہ سے زیادہ سوئچنگ پاور

640kW

ٹرمینل کی قسم لوڈ کریں۔

ایم 8 روز

کوائل ٹرمینل کی قسم

0.3 مربع سلیکون تار، 390 ملی میٹر لمبا

معاون رابطہ ریٹیڈ لوڈ (منتخب کریں)

3A/30VDC

جانچ تنظیم سرٹیفیکیشن

سی سی سی، سی ای، ایف سی سی، RoHS
