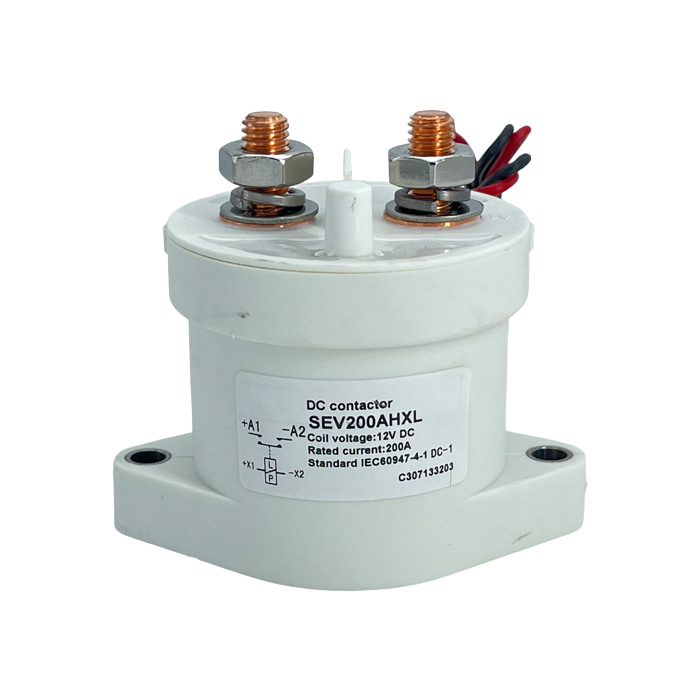

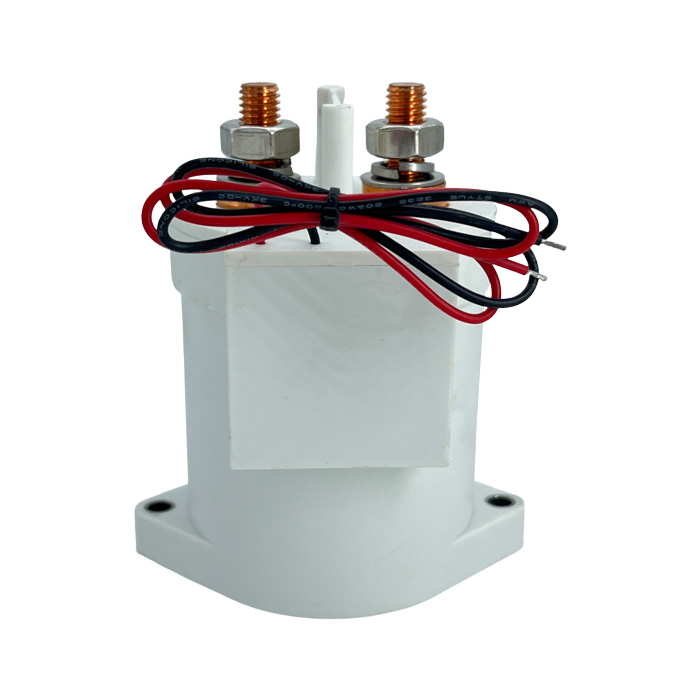

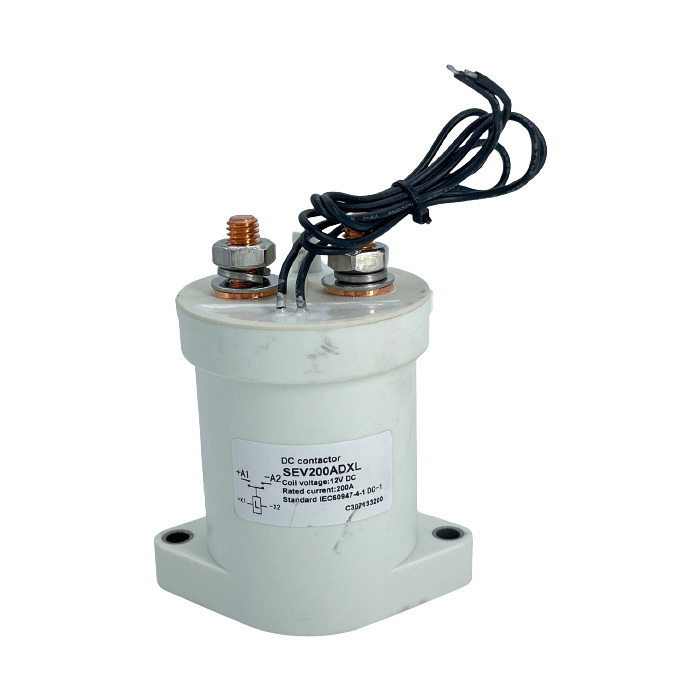

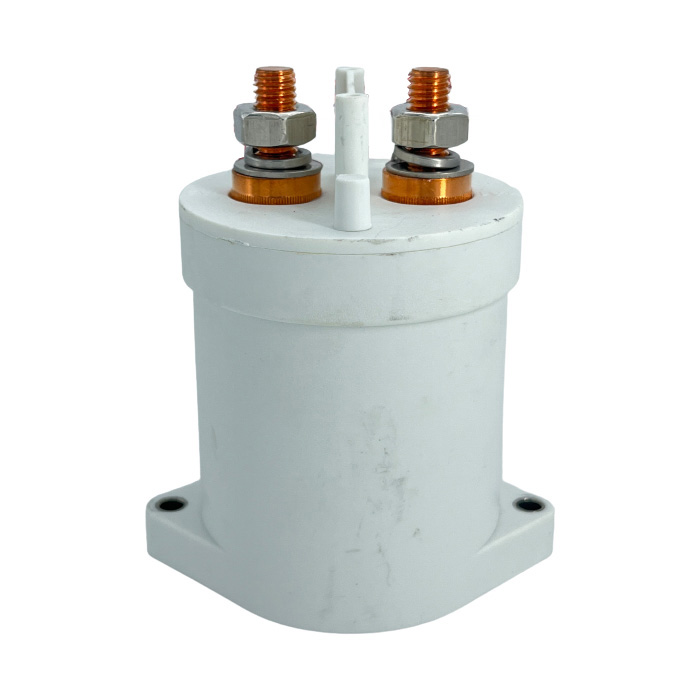

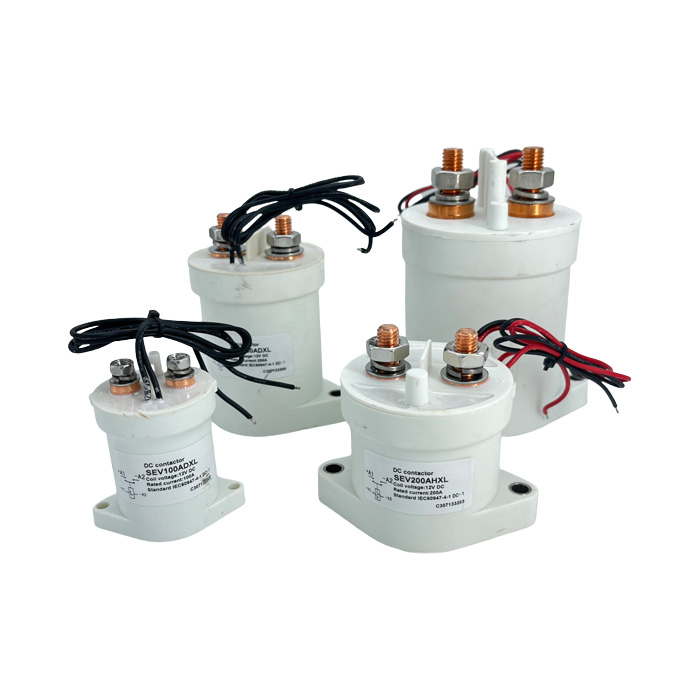

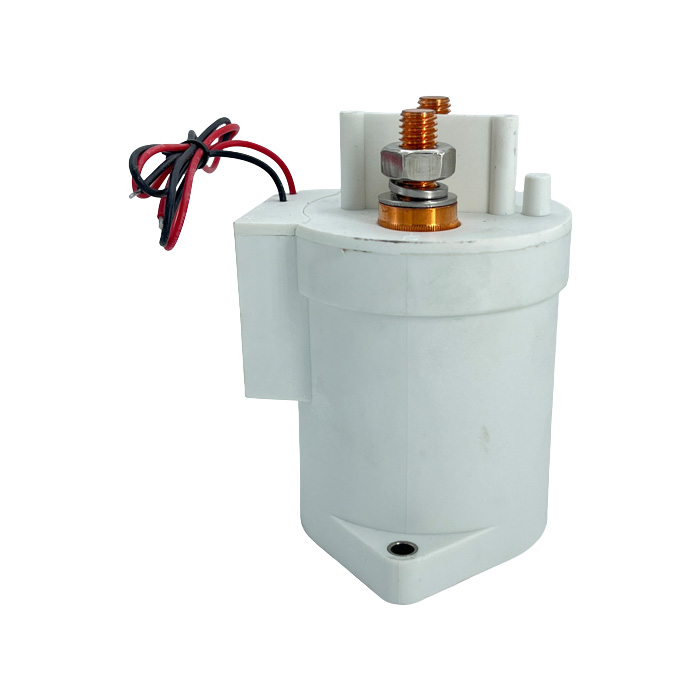

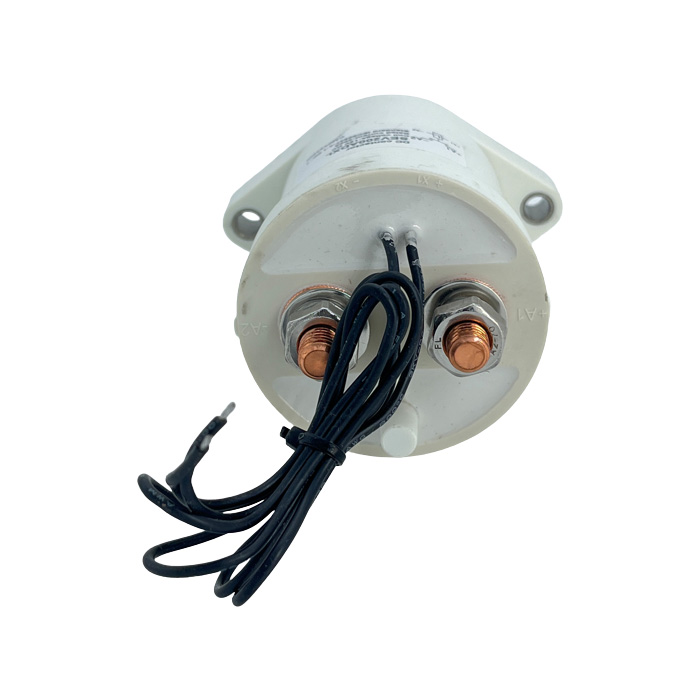

ہائی وولٹیج سوئچنگ کے لئے ڈی سی رابطے

رابطہ فارم

1 نہیں (SPST-NO) یا 1NC (SPST-NC)

کوئل ریٹیڈ وولٹیج (DC V)

6V ، 12V ، 24V ، 36V ، 48V ، 60V ، 72V ، 84V ، 120V ، 150V ، 220V وغیرہ۔

رابطہ وولٹیج (DC V)

5-1000V

رابطہ سرکٹ ریٹیڈ لوڈ کرنٹ (DC-1)

150a

100a میں رابطوں میں عام وولٹیج ڈراپ

≯80mv

کولنگ پل ان وولٹیج (20 ± 5) ℃ (v) پر

≯70 ٪

کولنگ ڈراپ آؤٹ وولٹیج (20 ± 5) ℃ (v) پر

≯35 ٪ ، ≮5 ٪

ورکنگ وولٹیج کی حد 40 ڈگری سیلسیس کنڈلی

0.8-1.2us

ڈراپ آؤٹ ٹائم (N/O رابطے کھولنے کے لئے)

20 ایم ایس

پل ان وقت (بند ہونے کے لئے N/O رابطے)

10 ایم ایس

زیادہ سے زیادہ رابطہ باؤنس کا وقت مربوط کریں

10 ایم ایس

زیادہ سے زیادہ رابطہ باؤنس کا وقت منقطع کریں

7ms

موصلیت کے خلاف مزاحمت

100 ملی میٹر

مزاحمت کرنے کے لئے بجلی کی طاقت

50Hz/60Hz 2200VAC 1 منٹ

عام غلطی کے دھارے جو پھٹ سکتے ہیں

800A/5MS 48V DC پر

کوئل پاور (ڈبلیو)

4-10

کنڈلی (کے) کا درجہ حرارت میں اضافہ

≤35

باہر جانے والے ٹرمینل (کے) پر درجہ حرارت میں اضافہ

≤65

بجلی کی زندگی

20000 اوقات

مکینیکل زندگی

300 ہزار بار

کام کی تفصیلات

مسلسل

مواد سے رابطہ کریں

مصر دات

inrush وقت (زیادہ سے زیادہ)

130 ایم ایس

زیادہ سے زیادہ سوئچنگ موجودہ

1000A 320VDC （1 بار سے زیادہ）

زیادہ سے زیادہ سوئچنگ پاور

320kW

لوڈ ٹرمینل کی قسم

M5 گلاب

کنڈلی ٹرمینل کی قسم

0.3 مربع سلیکون تار ، 390 ملی میٹر لمبا

معاون رابطے کی درجہ بندی کا بوجھ (منتخب کریں)

3A/30VDC

تنظیمی سرٹیفیکیشن کی جانچ

سی سی سی ، سی ای ، ایف سی سی ، آر او ایچ ایس
