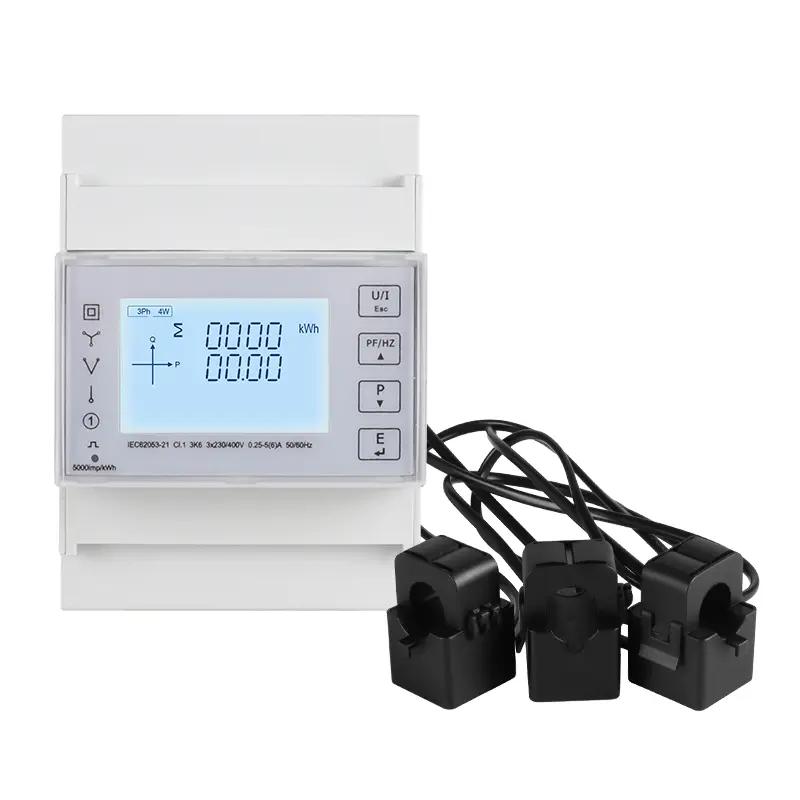

3p 4W اعلی صحت سے متعلق پیمائش DIN ریل انرجی سمارٹ میٹر

زینکونگ الیکٹریکل چین میں ایک پیشہ ور 3P 4W اعلی صحت سے متعلق پیمائش DIN ریل انرجی سمارٹ میٹر تیار کرنے والا اور سپلائر ہے۔ ہم کئی سالوں سے پیمائش کرنے میں مہارت رکھتے ہیں۔ ہماری مصنوعات میں قیمت کا اچھا فائدہ ہے اور یہ جنوب مشرق اور مشرق ایشیا کے بیشتر منڈیوں کا احاطہ کرتا ہے۔ ہم چین میں آپ کا طویل مدتی شراکت دار بننے کے منتظر ہیں۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

3P 4W اعلی صحت سے متعلق پیمائش DIN ریل انرجی سمارٹ میٹر DIN ریل انسٹالیشن mutil- فنکشن انرجی میٹر ہے۔ یہ مصنوعات پیمائش اور مختلف قسم کے پاور پیرامیٹرز کی تجزیہ کی حمایت کرسکتی ہیں ، جیسے وولٹیج ، موجودہ ، چار کواڈرینٹ پاور پیرامیٹرز ، پاور فیکٹر وغیرہ۔ اس دوران وہ بھی مہیا کرسکتے ہیں متعدد برقی توانائی کے پیرامیٹرز کی پیمائش ، جیسے دو وے فعال توانائی ، رد عمل توانائی ، ماہانہ اور روزانہ بجلی کی کھپت کے اعدادوشمار۔ مصنوعات کی یہ سلسلہ 1P2W اور 3P4W گرڈ ماحول میں بجلی کے پیرامیٹر کی پیمائش کے تجزیہ کی بھی حمایت کرسکتا ہے ، فوٹووولیٹک انورٹر کے لئے ایک مختلف قسم کی نگرانی اور ایک مختلف توانائی کی نگرانی کے لئے ایک مختلف توانائی کی نگرانی ، نئی توانائی سے بجلی کی نگرانی کے لئے موزوں ہے۔ اور طویل زندگی کی خصوصیات۔ RS485 مواصلات انٹرفیس کے ساتھ مصنوعات کا یہ سلسلہ ، BAUD کی شرح زیادہ سے زیادہ 38400bps کی حمایت کریں ، Modbus RTU مواصلات پروٹوکول کی حمایت کریں۔ یہ پڑھنے والے ریموٹ ڈیٹا کے کام کو آسانی سے محسوس کرسکتا ہے ، اور بڑی اسکرین ایل سی ڈی اور ٹچ حساس کلید کے ڈیزائن کو اپنا سکتا ہے ، جو آسانی سے مقامی نقطہ نظر کو انجام دے سکتا ہے اور مختلف قسم کے پیرامیٹرز کا آپریشن طے کرسکتا ہے۔ پروڈکٹ میں پاس ورڈ کے تحفظ کا کام ہے ، جو مصنوعات کے ڈیٹا سیکیورٹی کو یقینی بناتا ہے۔

3P 4W اعلی صحت سے متعلق پیمائش DIN ریل انرجی سمارٹ میٹر فوٹو وولٹک انورٹر کی برقی توانائی کی نگرانی کے لئے ڈیزائن کیا گیا ہے ، نئی توانائی سے بجلی کی کھپت کے اعدادوشمار کا تجزیہ ، بجلی کے نظام کی افادیت کی بجلی کی نگرانی کی ضروریات اور ذہین عمارتوں۔ اس کا مکمل مواصلات کا کام مختلف کنٹرول سسٹم ، ایس سی اے ڈی اے سسٹم اور کے لئے بہت موزوں ہے انرجی مینجمنٹ سسٹم۔

خصوصیات

زیادہ سے زیادہ موجودہ 100 ایڈ ڈائرکٹ تک رسائی

ڈین ریل بڑھتے ہوئے ، معیاری 4 ماڈیولس کی چوڑائی۔

ملٹی فنکشن پیرامیٹر کی پیمائش ، وولٹیج ، موجودہ ، فعال طاقت ، رد عمل کی طاقت ، ظاہری طاقت ، بجلی کی فراہمی فیکٹر ، فیز زاویہ ، وغیرہ۔

مختلف قسم کے اعداد و شمار اور مقامی اسٹوریج کے افعال فراہم کریں ، جیسے دو طرفہ طاقت ، طلب اور دیگر اعداد و شمار کے اعداد و شمار۔ پچھلے 12 مہینوں سے بجلی کے استعمال کے اعدادوشمار فراہم کریں اور پچھلے 31 دنوں سے روزانہ بجلی کی کھپت کے اعدادوشمار

RS485 مواصلاتی فنکشن کی حمایت کریں ، 38400bps تک BAUD کی شرح ، Modbus RTU پروٹوکول کی حمایت کریں۔

ایک آپٹوکوپلر پلس آؤٹ پٹ انٹرفیس کی حمایت کرتا ہے ، اور آؤٹ پٹ پیرامیٹرز سیٹ کیے جاسکتے ہیں۔

LCD ریفریش ٹائم 1 سیکنڈ ہے ، دستی یا خود کار طریقے سے سپورٹ کریں اسکرول ڈسپلے (ترتیب دینے والا)

پیرامیٹرز

1. یونٹ پیمائش اور ڈسپلے کرسکتا ہے
فوری rms اقدار
موجودہ	فی مرحلہ ، غیر جانبدار
وولٹیج	L-L ، L-N
تعدد	45 سے 65Hz
فعال طاقت	کل اور فی مرحلہ
پاور فیکٹر	کل اور فی مرحلہ
توانائی اقدار (شامل: درآمد ، برآمد ، درآمد + برآمد)

فعال توانائی	0 سے 99999999.999 کلو واٹ
ملٹی ٹیرف ایکٹو انرجی (T1 - T4)	0 سے 99999999.999 کلو واٹ
2. یونٹ پڑھ کر پیمائش اور مواصلات کرسکتا ہے
توانائی اقدار
ظاہر توانائی (کل)	0 سے 999999999999 خمیر
ملٹی ٹیرف رد عمل توانائی (T1 - T4)	0 سے 9999999.999 KVARH ، شامل ہیں: درآمد ، برآمد ، درآمد+برآمد
پچھلے 12 مہینوں سے ماہانہ بجلی کی کھپت	کل فعال توانائی حد: 0 سے 99999999.999 KWH
پچھلے 31 دنوں سے روزانہ توانائی کی کھپت	کل فعال توانائی حد: 0 سے 99999999.999 KWH
3. یونٹ سیٹ ہوسکتا ہے
مواصلات کی کلاس	موڈبس ایڈریس ، بوڈ ریٹ ، پیریٹی بٹ ، اسٹاپ بٹ
سسٹم کنفیگریشن کلاس	صارف کا پاس ورڈ (HMI) ، پاور سسٹم کی قسم
نبض آؤٹ پٹ کلاس	پلس آؤٹ پٹ کی قسم ، پلس آؤٹ پٹ کی چوڑائی ، پلس آؤٹ پٹ ریٹ
ٹائم کلاس	خودکار اسکرول ڈسپلے کا وقت ، بیک لِٹ وقت ، سسٹم ٹائم (آر ٹی سی) ، ٹیرف وقت

تفصیلات

برقی خصوصیات
پیمائش کی قسم		AC سسٹم پر ہارمونکس سمیت RMs ، 1P2W ، 3P3W ، 3P4W کی حمایت کریں
پیمائش کی درستگی	وولٹیج ، موجودہ	کلاس 0.5 ، آئی ای سی 61557-12 کے مطابق
	فعال طاقت	کلاس 1 / 0.5 ، آئی ای سی 61557-12 کے مطابق
	رد عمل کی طاقت	کلاس 2 ، آئی ای سی 61557-12 کے مطابق
	ظاہر طاقت	کلاس 1 ، آئی ای سی کے مطابق 61557-12
	فعال توانائی	کلاس 1 / 0.5s ، IEC 62053-22 کے مطابق ، IEC 61557-12
	رد عمل توانائی	کلاس 2 ، آئی ای سی 62053-23 کے مطابق ، آئی ای سی 61557-12
	پاور فیکٹر	کلاس 1 ، آئی ای سی کے مطابق 61557-12
	تعدد	کلاس 0.2 ، آئی ای سی 61557-12 کے مطابق
	ہارمونک مسخ	کلاس 2 ، آئی ای سی 61557-12 کے مطابق
ڈیٹا اپ ڈیٹ کی شرح		1 سیکنڈ۔ اختیاری 100 ایم ایس
ان پٹ وولٹیج	فلوٹیج تللی (ایک)	230 VAC (L-N) / 400 VAC (L-L)
	براہ راست کنکشن	پیمائش کی حد: 85 سے 275 VAC (L-N) ، 85 ~ 480 VAC (L-L)
	تعدد کی حد	45 سے 65 ہرٹج
	اوورلوڈ صلاحیت	2*ان 1 سیکنڈ کے لئے
ان پٹ موجودہ	ماپا رینج	0.005 سے 100 A ، بنیادی موجودہ (IB) 10A ہے
ان پٹ موجودہ	اوورلوڈ صلاحیت	30*IMAX 0.01 سیکنڈ کے لئے
نبض آؤٹ پٹ	انٹرفیس کی قسم	کھولیں کلیکٹر آپٹوکوپلر
	نبض مستقل	400 /100 / 10/1 imp / kWh (KVARH) (ترتیب دینے والا)
	نبض کی چوڑائی	60/100/200 ملی سیکنڈ (ترتیب دینے والا) ، پہلے سے طے شدہ 100 میل سیکنڈ ہے
	نبض آؤٹ پٹ کی قسم	درآمد/برآمد/کل فعال توانائی ، درآمد/برآمد/کل رد عمل توانائی (ترتیب دینے والا)
	کلاس	کلاس اے ، آئی ای سی کے مطابق 62053-31
	ان پٹ وولٹیج	5 ~ 27 وی ڈی سی
پینل پر نبض اشارے کی روشنی		نبض مستقل 400imp/کلو واٹ ہے
ریئل ٹائم گھڑی کی درستگی		0.5 s/d

مکینیکل خصوصیات
تحفظ کی IP ڈگری (IEC 60529)	IP51 فرنٹ ڈسپلے ، IP30 میٹر باڈی کے لئے ڈیزائن کیا گیا ہے

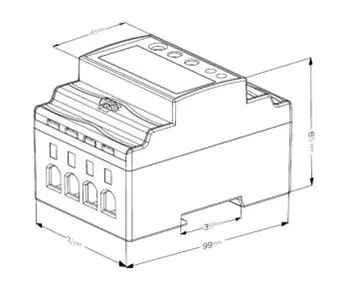

طول و عرض (W X H X D)	99 x 71 x 65 ملی میٹر
بڑھتے ہوئے پوزیشن	ڈین ریل بڑھتے ہوئے
میٹر کیس کا مواد	UL 94 V-0
ماحولیاتی خصوصیات
آپریٹنگ درجہ حرارت	-25 سے+55 ℃
اسٹوریج کا درجہ حرارت	-40 سے+80 ℃
نمی	<90 ٪ ، غیر کونڈینسنگ
آلودگی کی ڈگری	2
اونچائی	2000m تک
کمپن	10 ہرٹج سے 150 ہ ہرٹز ، آئی ای سی 60068-2-6
برقی مقناطیسی خصوصیات
الیکٹرو اسٹٹیٹک ڈسچارج	سطح 4 ، آئی ای سی 61000-4-2 کے مطابق (1)
ریڈیئٹڈ فیلڈز سے استثنیٰ	سطح 3 ، IEC 61000-4-3 کے مطابق (1)
بجلی کے تیز تر عارضی طور پر استثنیٰ	سطح 4 ، IEC 61000-4-4 (1) کے مطابق
اضافے سے استثنیٰ	سطح 4 ، IEC 61000-4-5 کے مطابق (1)
رکاوٹ کا شکار ہونے سے استثنیٰ	سطح 3 ، IEC 61000-4-6 کے مطابق (1)
مقناطیسی شعبوں سے استثنیٰ	IEC 61000-4-8 (1)
وولٹیج ڈپس سے استثنیٰ	IEC 61000-4-11 (1)
ریڈیئٹڈ اخراج	کلاس بی ، EN55011 کے مطابق
اخراج کا انعقاد	کلاس بی ، EN55011 کے مطابق
ہم آہنگی	IEC 61000-3-2 (1)
(1): تجرباتی ٹیسٹ IEC61326-1 میں صنعتی گریڈ مصنوعات کی گریڈ کی ضروریات کے مطابق کیا جاتا ہے
حفاظت
پیمائش کیٹیگری	کیٹ III ، آئی ای سی 61010-1 کے مطابق
اوور وولٹیج زمرہ	کیٹ III ، آئی ای سی 61010-1 کے مطابق
موصلیت	AC وولٹیج ٹیسٹ: 1 منٹ کے لئے 4KV
موصلیت	تسلسل وولٹیج ٹیسٹ: 6KV - 1.2/50µS ویوفارم
حفاظتی کلاس	II ، IEC61010-1 کے مطابق
مواصلات
انٹرفیس معیاری اور پروٹوکول	2-تار RS485 ، Modbus RTU
BUAD کی شرح	1200 سے 38400 بی پی ایس ، ڈیفالٹ 9600 بی پی ایس ہے
برابری بٹ	کوئی بھی نہیں ، یہاں تک کہ عجیب ، ڈیفالٹ کوئی نہیں ہے
تھوڑا سا روکیں	1 یا 2 ، پہلے سے طے شدہ 1 ہے
جواب کا وقت	<100ms
ٹرانسمیشن موڈ	آدھا ڈوپلیکس
ٹرانسمیشن کا فاصلہ	1000m تک
زیادہ سے زیادہ بس لوڈنگ	64 پی سی
